Хризотилцементные трубы — проверенный временем материал для строительства безнапорных и напорных систем: канализации, ливневой канализации, дренажа, промышленных стоков и даже водопроводов. Их популярность обусловлена высокой коррозионной стойкостью, долговечностью (срок службы до 50 лет и более), а также устойчивостью к агрессивным средам. Однако при проектировании, монтаже таких систем часто возникает закономерный вопрос: почему производители не выпускают угловые, тройниковые или другие фигурные фитинги из хризотилцемента? Как прокладывать разветвлённые или поворотные участки трубопровода?
Почему хризотилцемент не годится для сложных фасонных изделий
Ответ лежит в технологии производства. Хризотилцемент — это композитный материал, состоящий из портландцемента и хризотил-асбестовых волокон. В процессе формовки волокна ориентируются вдоль оси трубы, создавая прочный армирующий каркас. Именно эта структура обеспечивает высокую кольцевую, продольную прочность, устойчивость к внутреннему давлению и внешним нагрузкам.
При попытке изготовить сложную форму — например, отвод под 45° или 90° — технология формования нарушает равномерность распределения волокон. В зонах изгиба они скапливаются или, наоборот, разрежаются, что приводит к локальному ослаблению конструкции. Такие изделия не выдерживают даже стандартных испытаний на прочность, герметичность. Поэтому промышленность сознательно отказывается от выпуска фигурных ХЦ-фитингов в пользу более надёжных решений.
Как собирать повороты, разветвления?
Выход — комбинировать ХЦ-трубы с металлическими фасонными изделиями. Стальные или чугунные отводы, тройники, крестовины и задвижки устанавливаются в точках изменения направления потока, подключения ответвлений или ввода в колодцы. Такой подход не только технически оправдан, но и экономически целесообразен: металлические элементы легко поддаются ремонту, регулировке и замене при необходимости.
Переход с хризотилцементной трубы на металлическую арматуру осуществляется двумя основными способами:
- Фланцевые соединения — применяются при подключении насосного оборудования, задвижек или в местах, где возможна разборка.
- Хризотилцементные муфты — более простой, герметичный вариант для постоянных соединений.
Хризотилцементные муфты — основа надёжного стыка

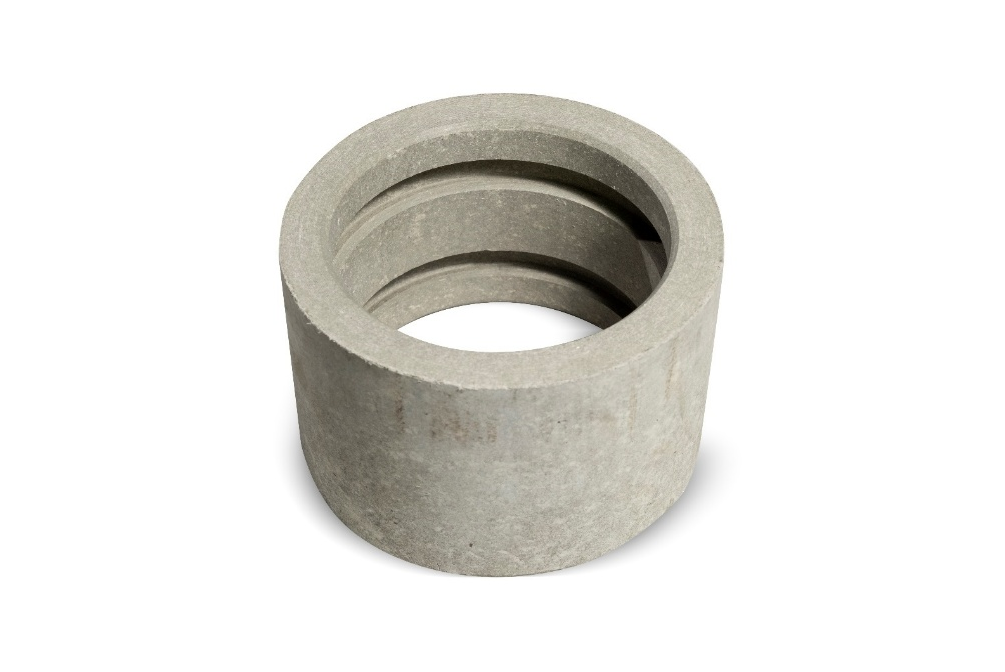

ХЦ-муфта — это отрезок трубы увеличенного диаметра с двумя внутренними кольцевыми канавками под резиновые уплотнительные кольца. Она сохраняет структуру композита и, соответственно, его прочностные характеристики.
Монтаж в напорных системах
- Перед сборкой тщательно очищают внутренние поверхности муфты и торцы труб.
- Резиновые манжеты (обычно из EPDM или маслостойкой резины) устанавливают в канавки глухой стороной внутрь.
- Все контактные поверхности смазывают — предпочтительно густым раствором хозяйственного мыла или графито-глицериновой пастой. Это снижает трение, а также предотвращает повреждение уплотнителей.
- Муфту надевают на одну трубу, затем подводят вторую и сдвигают муфту так, чтобы она охватывала оба конца с зазором 5–10 мм между торцами труб. Этот зазор компенсирует температурные деформации и просадки грунта.
- Для усиления герметичности в напорных линиях стык дополнительно обмазывают цементно-песчаным раствором (ЦПС) или герметизирующей мастикой.
Герметизация битумом в безнапорных системах
Во влажных или агрессивных грунтах (например, при прокладке дренажа или ливневки) рекомендуется использовать горячий битум:
- В муфте сверлят два отверстия диаметром 15–20 мм по одной оси.
- После центрирования труб и установки муфты зазор между трубой и муфтой частично заполняют пеньковой прядью (на 1/3 глубины).
- Через одно отверстие заливают расплавленный битум (температура 180–200 °C) до появления его во втором отверстии.
- Битум заполняет всё кольцевое пространство, создавая монолитный, водонепроницаемый шов.
- Стык оставляют неподвижным до полного остывания (обычно 2–3 часа).
Полиэтиленовые муфты — современное решение
Для безнапорных систем в сухих грунтах (например, при прокладке кабельных каналов или лотков) всё чаще применяют полиэтиленовые муфты. Их преимущество — эластичность, устойчивость к коррозии. Монтаж прост: муфту разогревают в горячей воде, надевают на трубы, и при остывании она плотно обжимает стык за счёт термоусадки. Такой стык не требует дополнительной герметизации, устойчив к вибрациям.
Особенности монтажа на больших диаметрах
При работе с трубами диаметром от 300 мм и выше ручной монтаж затруднён. Здесь применяют винтовые домкраты или рычажные приспособления:
- Домкраты крепят к присоединяемой трубе.
- Лапки захватывают край муфты и плавно натягивают её на трубу.
- Это исключает перекосы, а также повреждение уплотнителей.
Эксплуатационные рекомендации
- Все металлические элементы (фланцы, отводы, задвижки) должны быть гидроизолированы — например, битумной мастикой или полимерной лентой.
- Узлы с оборудованием (задвижки, датчики, дренажные клапаны) размещают в смотровых или тепловых камерах для удобства обслуживания.
- Не допускается использование ударных инструментов при монтаже — ХЦ-трубы хрупкие, могут треснуть при локальном воздействии.
Отсутствие угловых фитингов из хризотилцемента — не ограничение, а следствие разумного подхода к обеспечению надёжности. Комбинируя ХЦ-трубы с проверенными металлическими элементами, а также применяя правильные методы соединения (муфты, битум, полиэтилен), можно создавать инженерные системы любой конфигурации, отвечающие самым строгим требованиям по долговечности, герметичности и устойчивости к внешним воздействиям.
